电动双位定风量阀在洁净手术部空调系统中的应用
发布时间：2025-04-11 来源：维高净化 浏览次数：44
从恒定洁净室风量(换气次数)及恒定新风量(洁净区的压力梯度)的角度,利用电动双位定风量阀,阐述电动双位定风量阀在洁净空调系统上所具有的稳定性及节能性。
1新风系统上的应用
从减少初投资及降低运行费用的角度，国内大部分洁净手术部空调新风（室外经处理后送入系统的空气）兼顾两个功能：除了满足室内人员卫生要求外，还需保障洁净区在正常使用及值班状态的静压差（压力梯度）。下面从保障静压差及节能两方面比较常规模式与本文提出的模式。
1.1静压差（压力梯度，以AHU-1循环系统新风为例）

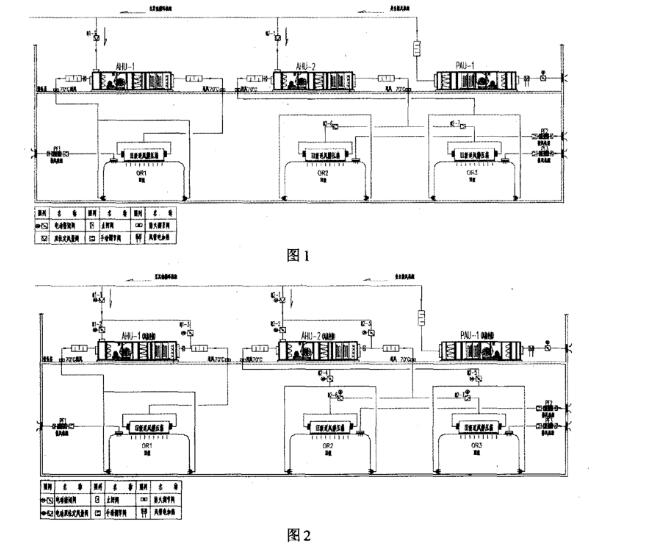

（1）常规模式：新风系统采用机械式定风量阀。具体的安装部位见图1。
A、正常使用工况：循环机组AHU-1运行，排风机组PF1运行，新风机组PAU-1运行，新风通过定风量阀1-1新风支管进入AHU-1系统。
B、值班工况：循环机组AHU-1低档运行（或变频），排风机组PF1运行，新风机组PAU-1运行，新风通过定风量阀1-1新风支管进入AHU-1系统。
缺点：常规模式中在整个系统使用的情况下，循环机组能将新风顺利吸入循环系统中，从而能保证新风的供给。而一旦某台（如AHU-1）循环机组停止运行，新风进入该系统（AHU-1）将经过循环机组的所有段位：风机段、中效过滤段、盘管段、挡水板等，无疑风量将减弱，而整个洁净区的静压差也将破坏。假如为了保证洁净区静压差，循环机组在值班工况运转，无疑将增加运行成本。
（2）本文提出的模式：新风支管采用机械式定风量阀改为电动双位定风量阀，并增加起关断作用的电动密闭阀。具体的安装部位见图2。
A、正常使用工况：循环机组AHU-1运行，排风机组PF1运行，新风机组PAU-1运行，新风通过电动双位定风量阀1-1，经过电动密闭阀1-2进入AHU-1系统（阀门1-2与1-3互锁）。
B、值班工况：循环机组AHU-1停止运行，排风机组PF1停止运行，新风机组PAU-1运行，新风通过电动双位定风量阀1-1调整至值班风量，经过电动密闭阀1-3进入AHU-1系统（阀门1-2与1-3互锁）。
特点：通过电动双位定风量阀与电动密闭阀的配合，循环系统正常使用的工况下，新风从循环系统的负压段注入；循环系统停止运行的情况下，新风绕过循环机组，直接进入循环系统的送风段。保障新风在正常使用及值班工况下的正常使用。
1.2节能性（主要体现在值班工况，以AHU-1循环系统新风为例）

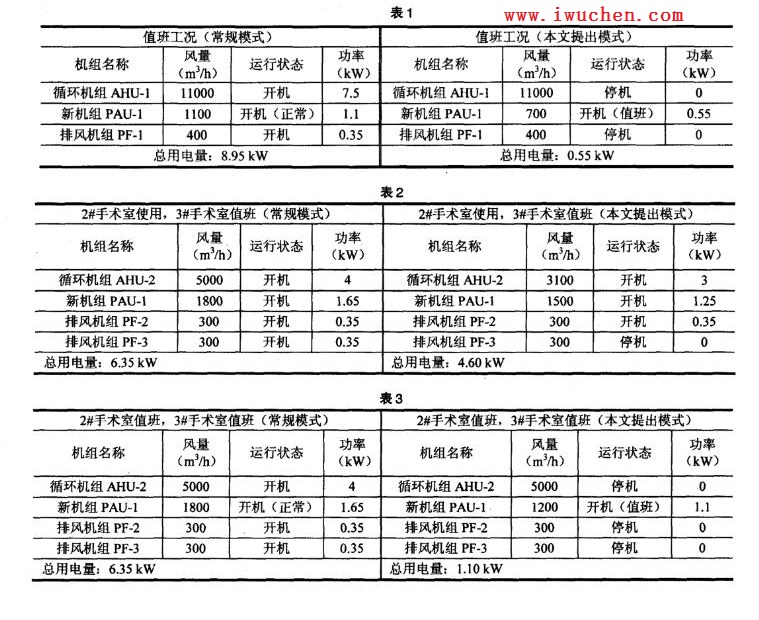

下面以一间Ⅰ级层流手术室的两种处理模式为例进行比较（手术室送风量为11000 m3/h，手术室新风取1100 m3/h），见表1。
2在循环系统上的应用
《规范》提出，低级别手术室（如Ⅲ、Ⅳ级洁净手术室）可以2~3间共用一套空调系统，从减少初投资的角度很多医院的洁净手术部也是按照这个原则执行。下面从保障静压差及节能两方面比较常规模式与本文提出的模式。（）
2.1静压差（压力梯度，以AHU-2循环系统为例）
（1）常规模式见图1
A、正常使用工况：循环机组AHU-2运行，排风机组PF2、PF3运行，新风机组PAU-1运行，新风通过机械定风量阀2-1进入AHU-2系统，经两间手术室送风管定风量阀送至室内。
B、值班工况：循环机组AHU-2低档（变频）运行，排风机组PF2、PF3运行，新风机组PAU-1运行，新风通过机械定风量阀2-1进入AHU-2系统，经两间手术室送风管定风量阀送至室内。缺点：一台循环机组拖两间手术室的系统，即使一间手术室使用，循环机组也要满负荷风量状态下运行。
（2）本文提出模式见图2（主要针对一拖二系统中，只使用一间手术室，而另外一间为值班状态）。
A、正常使用工况（OR2运行，OR3值班状态，反之同）：循环机组AHU-2运行（变频至OR2送风状态），排风机组PF2运行，排风机PF3停止，OR3送风总管电动双位定风量阀2-7调至低档（值班新风量），OR3回风总管电动密闭阀2-5关闭。
B、值班工况（O R 2、3均为值班状态）：循环机组AHU-2停止运行，排风机组PF2、PF3停止运行，新风机组PAU-1运行，新风通过电动双位定风量阀2-1调整至值班风量，经两间手术室送风管定风量阀送至室内。
2.2节能性（以AHU-2循环系统为例）
下面以两间洁净手术室的两种处理模式为例进行比较（两间手术室送风量均为2500 m3/h，每间手术室新风取900 m3/ h），见表2、表3。
3总结
洁净空调是一种初投资大、运行费用高、能耗多的工程项目，特别现在很多地级以上医院，洁净手术室的建设规模都很大，节省运行费用将是医院着重考虑的方向。本文介绍通过灵活地使用双位定风量阀，再结合各空调机组的热、湿处理过程，将大大降低运行成本。随着控制手段的不断成熟，相信越来越多的医院洁净空调会采用更加节能的处理模式。
